磁悬浮电梯的基本特征

发布日期：2016-09-14 作者：top 点击：

磁悬浮电梯包括井道部分、轿厢部分、控制系统。井道由装置在一侧的垂直导轨，导轨由电磁线圈和导向电磁铁组成。底部有永磁体与弹簧减震装置。井道内每间隔一段距离，其旁侧设置独立的空间，内有水平导轨。轿厢部分由上下排列的永磁体，可翻折导向臂、距离传感器、涨紧轮、紧急刹车片。控制系统以计算机系统为核心所组成的对电磁导轨以及轿厢上的部件进行操作的软、硬件。本电梯发明去除了传统电梯的钢缆、曳引机、电梯导轨、配重、限速器、导向轮等必备的机械部件，机械结构简单，具有安全可靠、高速、稳定、低噪音、低能耗等性能，还能实现单井道多轿厢的运输模式，是种适用于楼宇用梯、发射平台及太空电梯等载人、载物的运输设备。

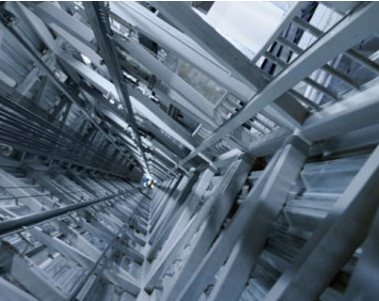

电梯导轨

该种电梯非常节能。它根据电磁感应原理可以利用电磁导轨切割磁感线的形式来回收轿厢动能及势能，使得它的能耗极大地降低。

该种电梯非常灵活。传统的电梯受限于复杂的钢缆传动装置使其不可能在垂直运行的情况下再水平运行，而该种电梯没有钢缆、配重的限制，只需要加装水平的电磁导轨既可以使其垂直运行又可以水平运行。这样的好处在于在一个电梯井道内可以存在多个轿厢同时运行，当两个轿厢相遇时，其中一个可以水平运行进行避让。这样一来既节约了空间又增大了电梯的运能。

其特征在于：所述的轿厢支架的一端固定设置有一个主磁钢框架，所述的主磁钢框架的径向截面呈U型或者“门”字型，主磁钢框架的开口方向朝向所述的导轨，主磁钢框架内设置有一个主磁钢，所述的主磁钢的径向截面呈U型或者“门”字型，主磁钢的开口方向朝向导轨，主磁钢与主磁钢框架之间设置有调整间隙，主磁钢与主磁钢框架之间设置有主磁钢径向位置调整螺栓，导轨的径向截面呈T型，导轨的中间突出部上固定设置有衬套。

所述的衬套的外侧套设有一个滑动套，所述的滑动套径向截面呈U型或者“门”字型，滑动套的外侧固定连接有磁性隔离块，所述的磁性隔离块的外侧设置有一个副磁钢，所述的副磁钢的径向截面呈U型或者“门”字型，副磁钢与磁性隔离块之间设置有调整间隙，副磁钢与磁性隔离块之间设置有副磁钢径向位置调整螺栓，副磁钢位于主磁钢的开口内，副磁钢与主磁钢之间设置有间隙。
